Nel caso delle ruote idrauliche del tipo "per di sopra" e "per di fianco" il flusso d'acqua, tra il tratto finale del canale e le docce, è regolato da delle saracinesche ortogonali o laterali alla roggia. Se la ruota idraulica non dev'essere azionata, l'acqua viene deviata lateralmente da una serranda in legno lungo il canale ("scaricatore"), che viene alzata o abbassata secondo le esigenze. Lungo il canale di carico vi è anche uno "sfioratore", che serve a far tracimare l'acqua al di sopra di un determinato livello massimo stabilito.

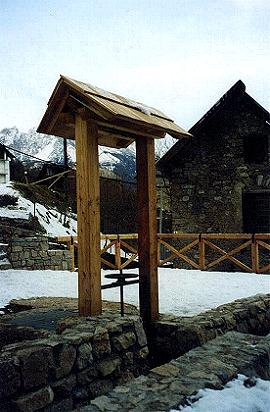

Scaricatore a Lozzo di Cadore - Italia

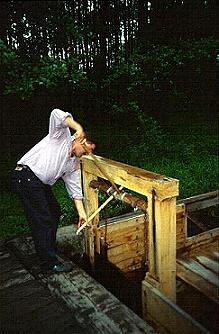

Scaricatore a Mala Polana - Slovenia

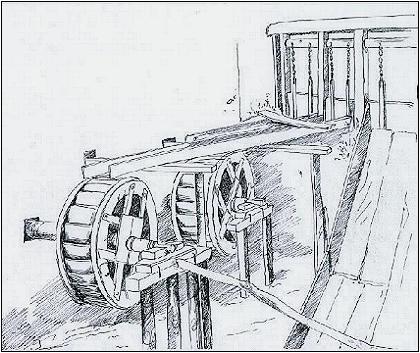

Disegno delle ruote idrauliche e delle saracinesche che regolano il flusso d'acqua in un mulino in Slovenia

DOCCIA: l'acqua dopo essere stata divisa nelle quantità volute attraverso le saracinesche, viene convogliata in un canale, solitamente di legno inclinato (doccia), che dirige l'acqua a riempire le cassette o a colpire le pale a seconda del tipo di ruota idraulica. L'acqua, dopo essere stata utilizzata, viene restituita al corso naturale attraverso un canale di scarico.
