- ELEMENTI RUOTA IDRAULICA "PER DI FIANCO":

Nella ruota "per di fianco", del tipo pił semplice, a volte i settori della corona sono ricavati da tronchi d'albero curvi, che ben sagomati formano i "quarti" o "sesti" della circonferenza. Sulla superficie esterna dei legni massicci che compongono la corona vengono fatti dei fori a sezione rettangolare equidistanti, entro cui sono inserite le pale di legno. Per meglio sfruttare la potenza data da questo tipo di ruota, il flusso d'acqua deve essere indirizzato, per questo motivo la "doccia", che presenta sponde molto robuste, per sfruttare appieno la potenza di caduta dell'acqua, ha un profilo particolare, che segue la curvatura della ruota, passa al di sotto della stessa, il tutto ad una distanza di pochi centimetri (solitamente 2 cm);

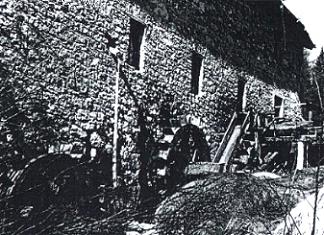

Wheel of the undershot type. Mill in Borca di Cadore, Italy, 1962.
